Маршрутный бортовой компьютер Multitronics UX-7

Маршрутный бортовой компьютер "Multitronics UX-7" – это устройство разработанное для удобного контроля рабочих параметров и диагностики ключевых систем транспортного средства. БК данной модели предназначен к установке на автомобили оснащенные инжекторными и дизельными двигателями: Lada Granta Lada Priora/Priora-2 Lada Kalina/Kalina-2 Chevrolet Niva Лада 110 и Лада Самара-2. Устройство поддерживает диагностические протоколы OBD-2/EOBD и оригинальные протоколы автомобилей отечественного производства. Эксплуатация бортового компьютера Мультитроникс UX-7 допускает самостоятельное обновление программного обеспечения при помощи опционального кабеля или специального адаптера K-Line.

Функциональные возможности устройства

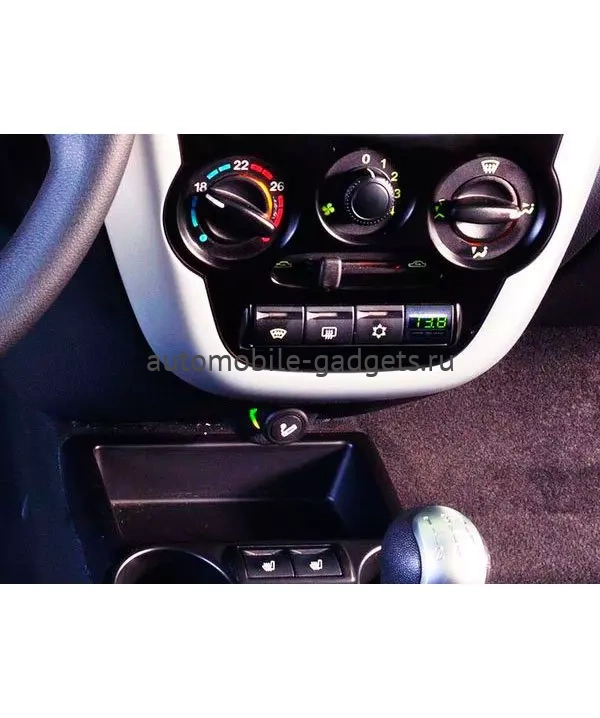

1. Компактный бортовой компьютер на Гранту устанавливается в штатное посадочное место (вместо свободной кнопки) и комплектуется съемными панелями двух типов. Рабочие показатели автомобиля отображаются на 3-значном LED дисплее зеленого или оранжевого цвета. Пользователь может регулировать яркость дисплея выбирая между режимами «день» и «ночь». Устройство подключается только к диагностической колодке транспортного средства.

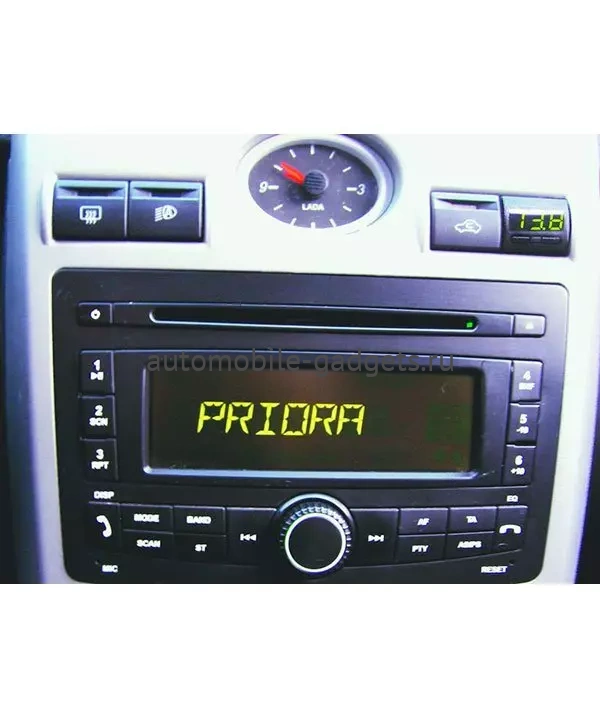

2. Бортовой компьютер на Приору отличается широкими функциональными возможностями. Прибор отображает показатели скорости автомобиля и оборотов двигателя расход топлива напряжение бортовой сети температуру двигателя и количество горючего в баке прогнозирует пробег на его остатке. Кроме этого пользователь получает информацию о средних показателях скорости и расхода топлива за поездку а также о пробеге и времени в поездке. БК Multitronics UX-7 фиксирует ошибки электронных блоков управления (ЭБУ) и дополнительных систем автомобиля отображая на дисплее соответствующие показания. Пользователь может выполнять сброс кодов ошибок а также проводить общий сброс для возврата к заводским установкам.

Совместимость с автомобилями и протоколами:

Устанавливается на автомобили:

• Lada Granta
• Лада Калина / Калина-2
• Лада Приора / Приора-2
• Лада 110
• Лада Самара-2

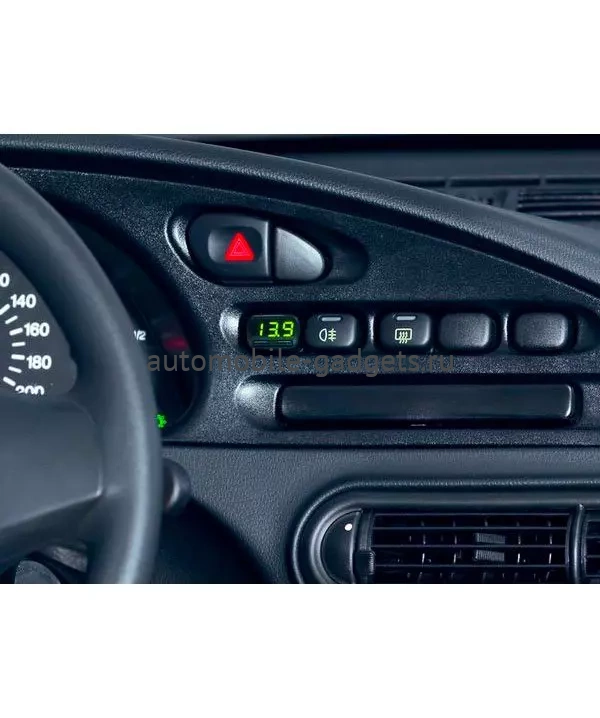

• Chevrolet NIVA
•  а также на другие бензиновые (инжекторные) и дизельные автомобили протоколы диагностики которых поддерживаются прибором.

Поддерживаемые протоколы:
Протоколы OBD-2 / EOBD

• ISO 14230
• ISO 15765-4 CAN
• SAE J1939 (в частности Газель с дизельным двигателем Cummins ISF2.8s3129T)

Отечественные автомобили
ВАЗ:

• "1.54" - Январь 5.1 Bosch 1.5.4 (N) VS 5.1 Ителма Январь 7.2 (+)
• "Б70" - Bosch MP7.0
• "797" - Bosch М7.9.7 (+) М73
• "Б74" - Итэлма М74 Bosch ME17.9.7 Итэлма М75
• "74с" - М74 CAN

ГАЗ УАЗ

• "11.2" - Микас 11 Ителма VS8
• "11.3" - Микас 11ET Микас 11CR
• "10.3" - Микас 10.3 Микас 12.3
• "U79" - Bosch ME 17.9.7
• "iv" - Bosch EDC16C39 (дизельный двигатель Iveco F1A 2.3)
• "Г12" - Микас 12 Э9867.3763 001-01 (с двухтопливной системой питания)

ИЖ

• "Г7.6" - Микас 7.6 Микас 10.3

Дополнительные системы ВАЗ

• АПС4-6 АПС6.1 АПС6.1L - иммобилайзер АПС-6 АПС-6.1 АПС-6.1 (комплектация "Люкс")
• САУ - система автоматического управления отопителем / климатической установкой
• Visteon - климатическая установка Visteon
• Э1 Э2 Э3 - электромеханический усилитель руля (Калуга Махачкала Mando)
• Под1 Под2 Под3 - система надувных подушек безопасности Priora / Kalina Chevrolet-NIVA Takata (Granta Kalina-2)
• ЭПП ЭПН ЭПLU ЭПГ - блок управления электропакетом "Приора" "Норма" "Люкс" "Гранта"
• дВ - модуль двери водителя "Калина Люкс"
• БУСО - блок управления стеклоочистителем "Приора"
• ABS 8-9 - антиблокировочная система Bosch ABS 8 / 9
• ESP9 ABS/ESP9 - система стабилизации Bosch ESP9 ABS / ESP9
• Jatco - автоматическая коробка передач "Lada-Granta"

Дополнительные системы ГАЗ

• ABS 5.3 - антиблокировочная система Bosch ABS 5.3
• Дополнительные системы УАЗ
• ABS 8-9 - антиблокировочная система Bosch ABS 8 / 9
• БУЭП - блок электропакета УАЗ Патриот
• САУУ - пульт климатической установки УАЗ Патриот
• dY - раздаточная коробка Dymos с электронным управлением

Важно! для диагностики AWD "Dymos" необходимо выключить зажигание автомобиля начать чтение ошибок и незамедлительно включить зажигание автомобиля.

Используемые Технологии:

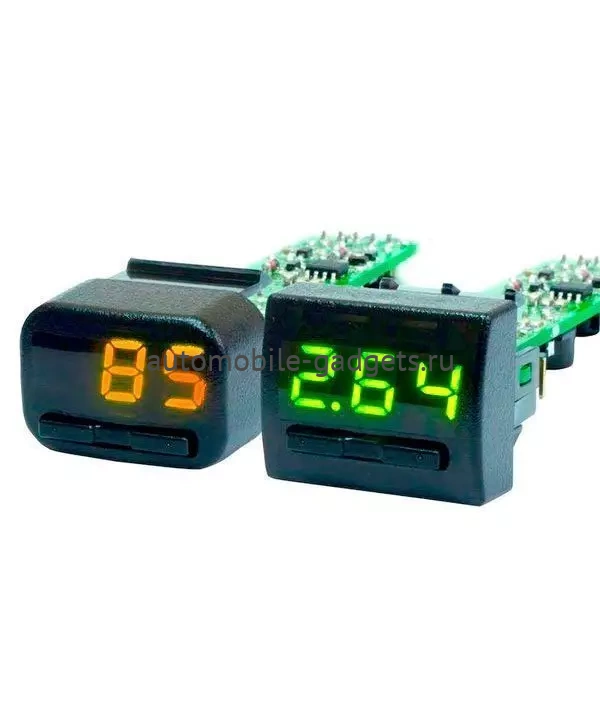

1.  Светодиодный дисплей:
3-значный светодиодный дисплей зеленого или оранжевого цвета с возможностью регулировки яркости "день / ночь".
2.  16-разрядный процессор:
Мощный 16-разрядный процессор обеспечивает большую точность и скорость работы.
3.  2 типа крепления:
Бортовой компьютер комплектуется двумя типами съемных передних панелей устанавливается в место свободного выключателя.
4.  Поддержка протоколов:
Поддерживается большое количество оригинальных и универсальных протоколов диагностики автомобилей. Это позволяет установить прибор не только на отечеcтвенные автомобили но и на многие иномарки.
5.  Простая установка:
Бортовой компьютер подключается только к колодке диагностики автомобиля.
6.  Поддержка доп. систем:
Поддерживается чтение и сброс кодов неисправностей множества дополнительных систем отечественных автомобилей (ABS ESP и др.).
Предупреждение о неисправности сразу при ее возникновении:
При возникновении ошибки в ЭБУ автомобиля бортовой компьютер сразу же предупредит о факте ее возникновения. Таким образом водитель сразу же будет проинформирован о нештатной работе систем автомобиля.
6.  Калибровка бака:
Возможность произвольной калибровки бака по 2 точкам (полный и пустой бак) в режиме чтения остатка уровня топлива по данным ЭБУ (для некоторых протоколов).
7.  Обновление через интернет:
Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью опционального кабеля “Multitronics ШП-4” либо K-Line адаптера.

Функционал бортового компьютера:
Список функций зависит от выбранного протокола диагностики и от поддержки их автомобилем

Параметры

• Обороты
• Напряжение
• Скорость
• Дроссель
• Температура двигателя
• Расход на 100 км / в час
• Остаток бака
• Прогноз пробега на остатке топлива

Средние за поездку

• Бензин за поездку
• Пробег за поездку
• Время в поездке
• Средний расход за поездку
• Средняя скорость за поездку

Средние с момента сброса

• Бензин с момента сброса
• Пробег с момента сброса
• Время с момента сброса
• Средний расход с момента сброса
• Средняя скорость с момента сброса

Ошибки систем / сброс ошибок

• Ошибки ЭБУ
• Иммобилизатор АПС4-6 АПС-6.1 АПС-6.1 «Люкс»
• Отопитель САУО климат (САУКУ)
• ЭМУР Калуга Махачкала Mando
• Система надувных подушек безопасности Priora / Kalina Chevrolet-NIVA Takata (Granta Kalina-2)
• Блок управления электропакетом "Приора" "Норма" "Люкс" "Гранта"
• Модуль двери водителя Калина Люкс (МДВ)
• Блок управления стеклоочистителем БУСО (Приора)
• Антиблокировочная система Bosch ABS 5.3
• Антиблокировочная система Bosch ABS 8 / 9
• Система стабилизации Bosch ESP9 ABS / ESP9
• Автоматическая коробка передач "Lada-Granta" (Jatco)
• Блок электропакета УАЗ Патриот
• Пульт климатической установки УАЗ Патриот
• Раздаточная коробка Dymos с электронным управлением УАЗ Патриот

Установки

• Количество залитого топлива
• Способ расчета остатка топлива в баке: расчетный / по показаниям ЭБУ
• Калибровка бака (нижняя точка)
• Калибровка бака (верхняя точка)
• Установка объема бака
• Граница предупреждения превышения оборотов
• Граница предупреждения превышения скорости
• Граница предупреждения превышения температуры двигателя
• Граница предупреждения пониженного напряжения
• Граница предупреждения повышенного напряжения
• Граница предупреждения о низком уровне топлива в баке
• Поправка скорости
• Поправка расхода топлива
• Поправка напряжения
• Температура включения вентилятора охлаждения двигателя
• Канал включения вентилятора охлаждения двигателя
• Запуск сушки свечей зажигания
• Выбор протокола диагностики
• Чувствительность виртуального замка зажигания
• Время непрерывания поездки

Дополнительные возможности

• Энергонезависимая память
• Регулировка яркости дисплея
• Возможность самостоятельного обновления ПО
• Установка полного бака одним нажатием на кнопку
• Возможность проведения общего сброса и возврата к заводским установкам

Характеристики Маршрутный компьютер Multitronics UX-7

Общие параметры

• Тип:    маршрутный компьютер
• Модель:    Multitronics UX-7
• Тип крепления:    универсальный
• Место крепления:    приборная панель
• Цвет:    черный

Технические характеристики

• Тип дисплея:    ЖК монохромный
• Разрядность процессора:    16
• Отслеживание оборотов:    есть
• Предел измеряемых оборотов:    9999 об/мин

Особенности и функции

• Съёмная передняя панель:    нет
• Выносной датчик температуры:    нет
• Энергонезависимая память:    есть
• Мультидисплеи:    есть
• Количество отображаемых параметров одновременно:    3
• Настройка цифровых дисплеев:    есть
• Модуль Bluetooth:    нет
• Осцилограф:    нет
• Самодиагностика:    нет
• Таксометр    нет
• Эконометр:    нет
• Голосовой помощник:    нет

Отслеживаемые параметры

• Контроль датчиков неисправностей:    нет
• Контроль объёма топлива:    есть
• Контроль качества топлива:    нет
• Отслеживание расходов топлива:    есть
• Контроль работы двигателя:    есть
• Отслеживание пробега:    есть
• Контроль кондиционера:    нет
• Контроль настроек времени:    есть
• Контроль охранной сигнализации:    нет
• Контроль парктроника:    нет
• Контроль Электронного Блока Управления:    есть
• Контроль работы с АКБ:    есть
• Контроль температуры:    есть
• Контроль фар:    нет
