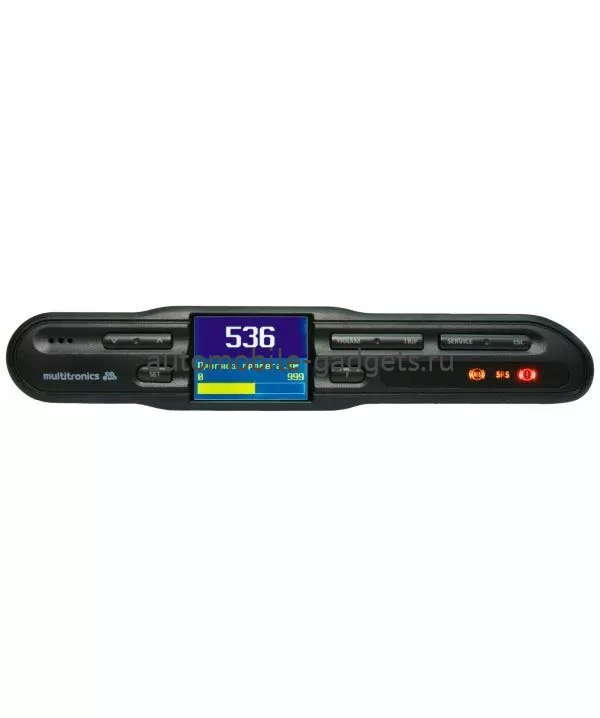

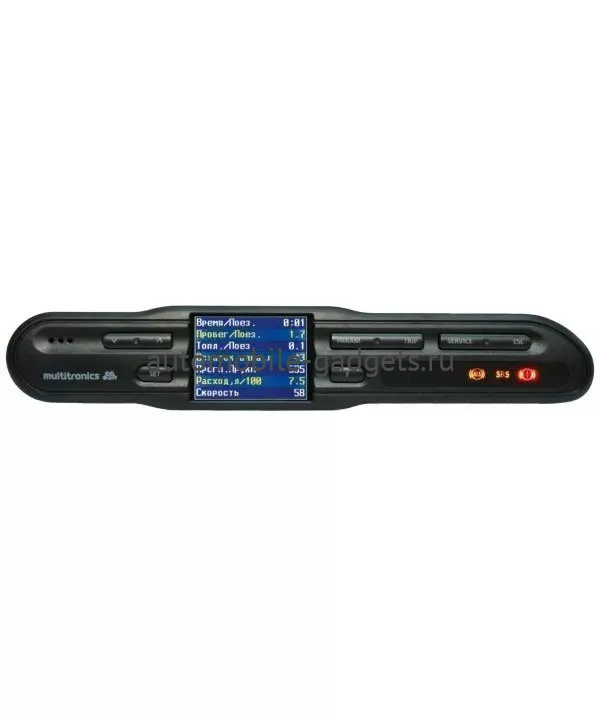

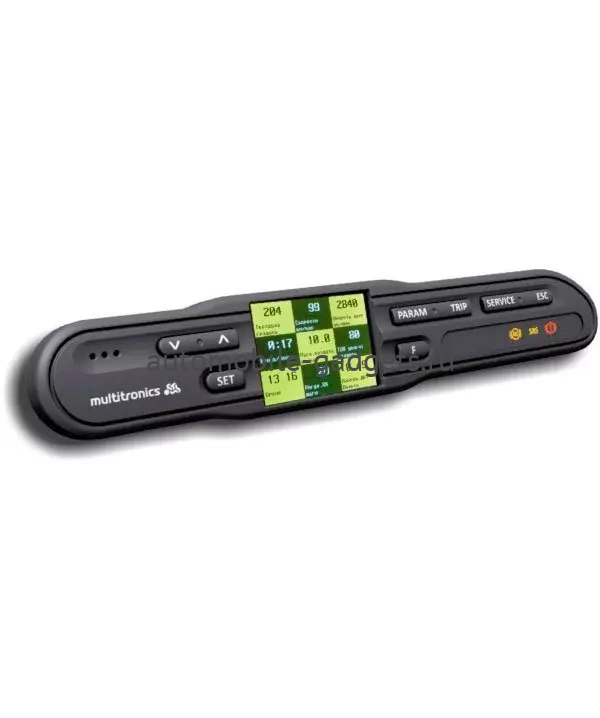

Маршрутный компьютер Multitronics CL-570

Если Вы – хозяин автомобиля Шевроле Нива то маршрутный компьютер "Multitronics CL-570" – для Вас. Прибору доступны до 200 параметров диагностики ЭБУ.

• Multitronics CL-570 прост и удобен в работе: например Вы можете организовать быстрый доступ к предпочтительным функциям.
• Если Вы любите ездить экономя топливо Multitronics CL-570 поможет это сделать: он имеет эффективный экономайзер.
• Позаботится прибор и внешних световых приборах: функция «Автосвет» автоматически включит фары при начале движения а после остановки Multitronics CL-570 сообщит о невыключенных габаритах.
• Также устройство имеет возможность обновления через Интернет и настройки с помощью компьютера (через кабель mini-USB). Вы также можете сохранять на ПК статистику поездок.

Мультисистемный бортовой компьютер "Multitronics CL-570" предназначен для установки на автомобили Chevrolet Niva. Прибор совмещает в себе функции маршрутного компьютера диагностического мотор-тестера осциллографа и накопителя статистической информации. Быстрая и точная работа устройства обеспечивается мощным 32-разрядным процессором а качественно новый интерфейс позволяет реализовать множество полезных функций.
Новый бортовой компьютер на Шевроле Ниву оснащен информативным цветным TFT дисплеем который способен эффективно работать в широком температурном диапазоне. Диагональ экрана составляет 2 4 дюйма разрешение – 320х240 пикселей. Пользователь может настраивать цветовое оформление дисплея по RGB каналам. При этом доступно четыре предустановленных цветовых схемы которые можно быстро переключать.

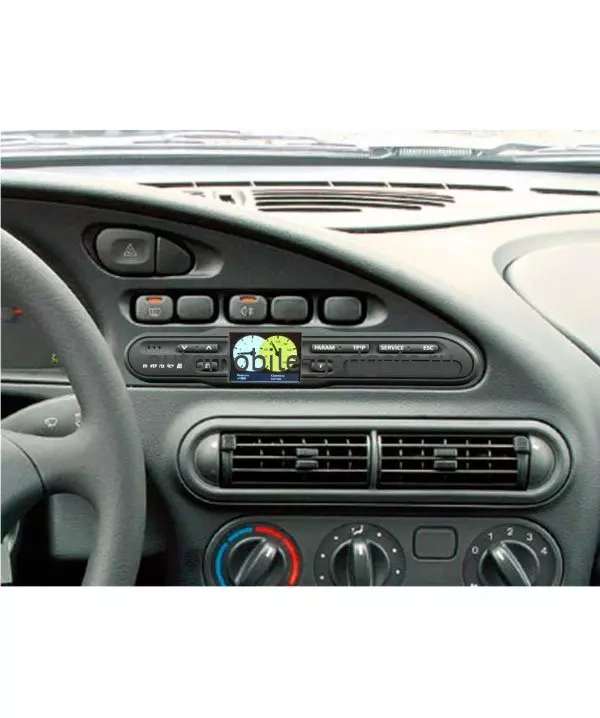

На автомобили Шевроле Нива выпущенные с 2009 года БК "Multitronics CL-570" устанавливается в место заглушки. Если авто было выпущено с августа 2011 года включительно монтаж устройства осуществляется в отсек блока контрольных ламп.

Описание Маршрутный компьютер Multitronics CL-570

Совместимость
Multitronics CL-570 устанавливается в место заглушки (автомобили с 2009 года выпуска) либо в место блока контрольных ламп (для автомобилей с ABS и SRS выпущенных с 08.2011 г.) с дублированием его функций. На автомобилях выпущенных до 2009 года функции БКЛ бортовым компьютером не дублируются.
Автосвет
Автоматическое включение ближнего света фар при начале движения автомобиля.
Цветной дисплей
Цветной TFT дисплей 2.4" разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением.
Мультидисплеи
До 35 дисплеев х 1 параметр 6 настраиваемых дисплея х 4 параметра 4 настраиваемых дисплея х 7 параметров 3 настраиваемых дисплея х 9 параметров 8 графических настраиваемых дисплеев х 2 (или 1) параметр 8 стрелочных настраиваемых дисплея х 2 параметра 7 дисплеев средних параметров х 7 параметров 2 дисплея парктроника 4 горячих меню х 10 функций.
32-разрядный процессор
Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.
Подключение до 2-х парковочных радаров
Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics одновременно (спереди и сзади).

Полностью новый программный интерфейс

“Горячие меню” (быстрый вызов "Любимых функций")
“Горячие меню” позволяют осуществить быстрый доступ к функциям расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры Средние Таксометр и Парковка.
Журналы поездок и заправок
Журналы средних параметров на 20 поездок и 20 заправок.
“Обратный отсчет”
На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени 259 отсчетов) и определять численные значения параметров в “прошлом времени” а также сравнивать их между собой.
“Контроль качества топлива”
С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).
“Эконометр”
Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега средней скорости и расчетного расхода топлива эконометр указывает время прибытия и отклонение от установленного пробега.
“Габариты” / “Газовое оборудование”
Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.
"Осциллограф"
Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля "Multitronics ШП-2"): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ заклинивание замыкание плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой триггером измерять временные интервалы оценивать амплитуды сигналов.
Обновление через интернет
Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.
Сохранение файла конфигурации на ПК
Все настройки бортового компьютера могут быть сохранены в файл на ПК пользователя - это позволяет обмениваться конфигурационными файлами между пользователями. Сделав все необходимые калибровки на одном автомобиле (калибровку расхода топлива скорости бака) готовый файл конфигурации можно передать другим пользователям бортовых компьютеров Multitronics C340.
Расширенная диагностика
Диагностика до 30 дополнительных параметров 11 бортовых систем влияющих на состав выхлопа автомобиля чтение данных стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы (для автомобилей экологического класса не ниже Евро-3 при работе по протоколу "OBD2E").
Простая настройка
Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).
Перенос статистики поездок на ПК
Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Для электронных блоков управления двигателем (ЭБУ) автомобилей доступен следующий функционал:

• чтение и сброс кодов неисправностей
• чтение и отображение основных параметров
• чтение и отображение расширенных параметров - для некоторых систем перечень систем и список параметров находится во вкладке "Параметры - Доп. параметры ЭБУ"

Универсальные стандартные протоколы OBD-2 / EOBD:

Легковые автомобили (США: после 1996 г.в. Европа: после 2000 г.в. (дизель - после 2003 г.в.) Япония: после 2003 г.в.):

• ISO 9141 / ISO 14230 - "OBD2E" (частичная поддержка автомобилей не ниже "Евро-3")

Отечественные автомобили

ВАЗ - модельный ряд автомобилей с установленными блоками управления двигателя:

• "Январь" - Январь 5.1 Bosch 1.5.4 (N) VS 5.1 Ителма Январь 7.2 (+)
• "Бош М7.0" - Bosch MP7.0
• "Бош М7.9.7" - Bosch М7.9.7 (+) М73
• "М74" - Итэлма М74 Bosch ME17.9.7 Итэлма М75

 Дополнительные системы ВАЗ

• АПС-6 - иммобилайзер АПС-6 АПС-6.1
• САУО - система автоматического управления отопителем
• САУКУ - система автоматического управления климатической установкой
• ЭМУР - электромеханический усилитель руля (Калуга Махачкала Mando)
• СНПБ - система надувных подушек безопасности
• Электропакет - блок управления электропакетом "Приора" "Норма" "Люкс"
• МДВ - модуль двери водителя "Калина Люкс"
• ABS 8 - антиблокировочная система Bosch ABS 8
• БУСО - блок управления стеклоочистителем

Отличие "Multitronics CL-570" от "Multitronics C-570" - отсутствие голосового синтезатора.

Базовые параметры:

• Показатели считываемые бортовым компьютером с датчиков как правило не считываются с электронного блока управления.
• Базовые параметры одинаковы для всех протоколов диагностики. Отображаются в «Дисплеях пользователя».

Стандартные параметры ЭБУ:

• Показатели считываемые из электронного блока управления двигателем.
• Отображаются в «Дисплеях пользователя»

Дополнительные параметры ЭБУ:

• Показатели считываемые из электронного блока управления двигателем — служат для углубленной диагностики электронных систем управления автомобиля.
• Отображаются в «Дисплее техобслуживания» в разделе расширенной диагностики.
• В «Дисплеях пользователя» отображение параметров из этого списка не производится.

Характеристики Маршрутный компьютер "Multitronics CL-570":

Общие параметры:

• Тип:    маршрутный компьютер
• Модель:    Multitronics CL-570
• Место крепления:    заглушка
• Цвет:    черный

Технические характеристики

• Тип дисплея:    TFT
• Разрешение дисплея:    320х240
• Количество стандартных цветовых схем:    4
• Разрядность процессора:    32
• Питание:    9-16 В
• Предел потребления тока в рабочем режиме:    0.35 А
• Предел потребления тока в дежурном режиме:    0.03 А
• Минимальная рабочая температура:    -20°С
• Максимальная рабочая температура:    45°С
• Отслеживание оборотов:    есть
• Предел измеряемых оборотов:    9999 об/мин

Особенности и функции

• Съёмная передняя панель:    нет
• Выносной датчик температуры:    нет
• Энергонезависимая память:    есть
• Мультидисплеи:    есть
• Количество отображаемых параметров одновременно:    9
• Настройка цифровых дисплеев:    есть
• Настройка стрелочных дисплеев:    есть
• Подключаемые дополнительные модули:    задний парктроник Multitronics передний парктроник Multitronics
• Модуль Bluetooth:    нет
• Осцилограф:    есть
• Самодиагностика:    есть
• Таксометр:    есть
• Эконометр:    есть
• Журнал работ:    есть
• Голосовой помощник:    нет
• Демонстрационный режим:    есть

Отслеживаемые параметры

• Контроль датчиков неисправностей:    есть
• Контроль объёма топлива:    есть
• Контроль качества топлива:    есть
• Отслеживание расходов топлива:    есть
• Контроль работы двигателя:   есть
• Отслеживание пробега:    есть
• Контроль кондиционера:    есть
• Контроль охранной сигнализации:    есть
• Контроль парктроника:    есть
• Контроль Электронного Блока Управления:    есть
• Контроль работы с АКБ:    есть
• Контроль температуры:    есть
• Контроль фар:    есть

Комплектация

• гарантийный талон
• проводка для подключения
• руководство по эксплуатации
• Multitronics CL-570
