Маршрутный компьютер Multitronics CL-590

Маршрутный компьютер "Multitronics CL-590"

• "Multitronics C-590" устанавливается на место центрального воздуховода в автомобилях Lada Granta / Largus Renault Logan / Sandero / Duster Nissan Almera на место центральной вставки панели приборов Газель NEXT а также в совместимые посадочные места других автомобилей.
• Цветной TFT дисплей 2.4" разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением.
• Дисплеи х 1 параметр 6 настраиваемых дисплея х 4 параметра 4 настраиваемых дисплея х 7 параметров 3 настраиваемых дисплея х 9 параметров 8 графических настраиваемых дисплеев х 2 (или 1) параметр 8 стрелочных настраиваемых дисплеев х 2 параметра 7 дисплеев средних параметров х 7 параметров 2 дисплея парктроника 4 горячих меню х 10 функций.
• До 200 параметров диагностики ЭБУ для множества оригинальных протоколов включая паспорт сервисные записи ЭБУ на уровне диагностического сканера. Чтение данных стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы состояния контрольных систем автомобиля из оригинального протокола без переключения в протокол OBD-2. Диагностика не только ошибок но и параметров АБС электропакета и других дополнительных систем.
• Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

Отличие CL-590 от модели C-590:

• отсутствие голосового синтезатора

1.  Совместимость

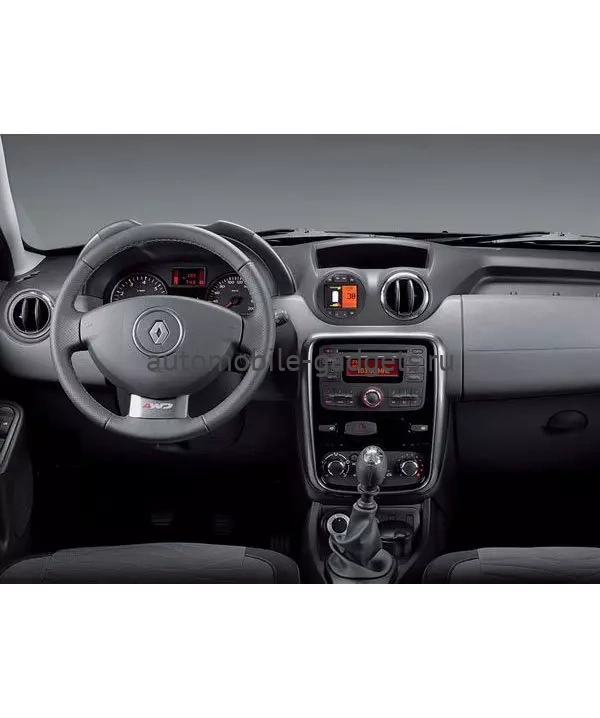

"Multitronics C-590" устанавливается на место центрального воздуховода в автомобилях Lada Granta / Largus Renault Logan / Sandero / Duster Nissan Almera на место центральной вставки панели приборов Газель NEXT а также в совместимые посадочные места других автомобилей.
2.  Цветной дисплей
Цветной TFT дисплей 2.4" разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением.

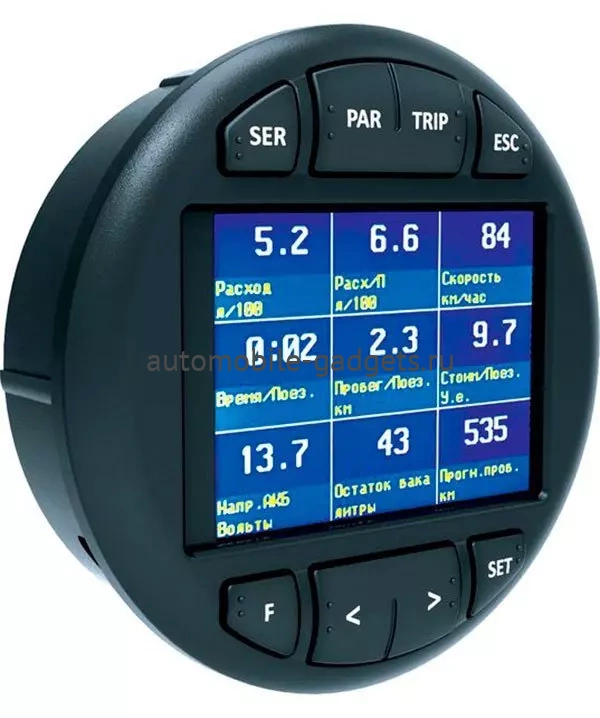

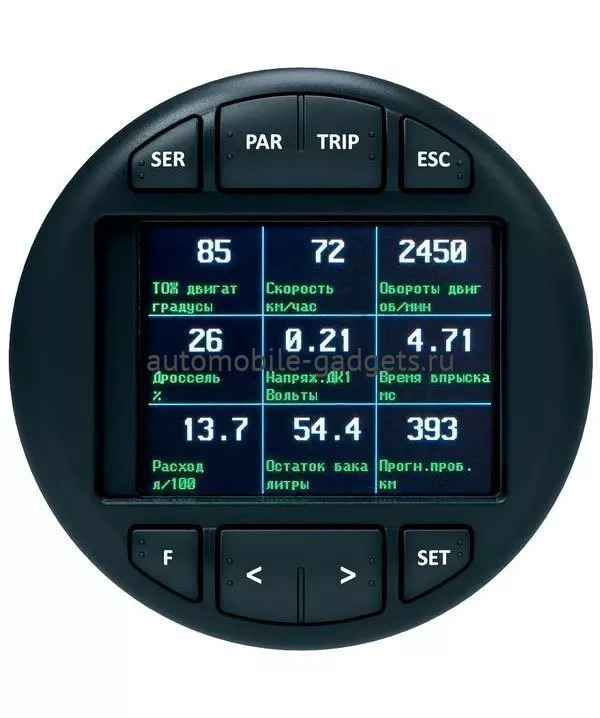

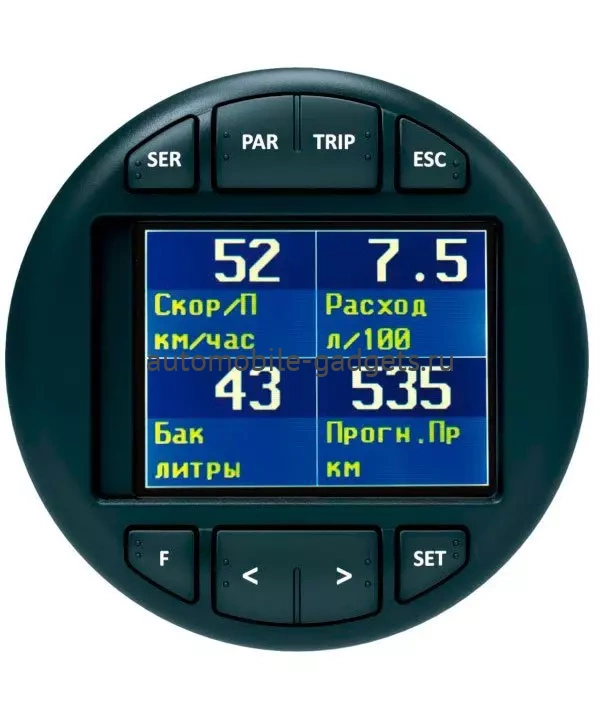

3.  Мультидисплеи
Дисплеи  х 1 параметр 6 настраиваемых дисплея х 4 параметра 4 настраиваемых дисплея х 7 параметров 3 настраиваемых дисплея х 9 параметров 8 графических настраиваемых дисплеев х 2 (или 1) параметр 8 стрелочных настраиваемых дисплеев х 2 параметра 7 дисплеев средних параметров х 7 параметров 2 дисплея парктроника 4 горячих меню х 10 функций.
4.  32-разрядный процессор
Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.
5.  Расширенная диагностика
До 200 параметров диагностики ЭБУ для множества оригинальных протоколов включая паспорт сервисные записи ЭБУ на уровне диагностического сканера. Чтение данных стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы состояния контрольных систем автомобиля из оригинального протокола без переключения в протокол OBD-2. Диагностика не только ошибок но и параметров АБС электропакета и других дополнительных систем.
6.  Простая настройка
Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).
7.  Перенос статистики поездок на ПК
Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.
8.  Сохранение файла конфигурации на ПК
Все настройки бортового компьютера могут быть сохранены в файл на ПК пользователя - это позволяет обмениваться конфигурационными файлами между пользователями идентичных автомобилей. Сделав все необходимые калибровки на одном автомобиле (калибровку расхода топлива скорости бака) готовый файл конфигурации можно передать другим пользователям аналогичных машин.
9.  Легкая установка
Возможность подключения бортового компьютера только к колодке диагностики автомобиля (для большинства автомобилей).

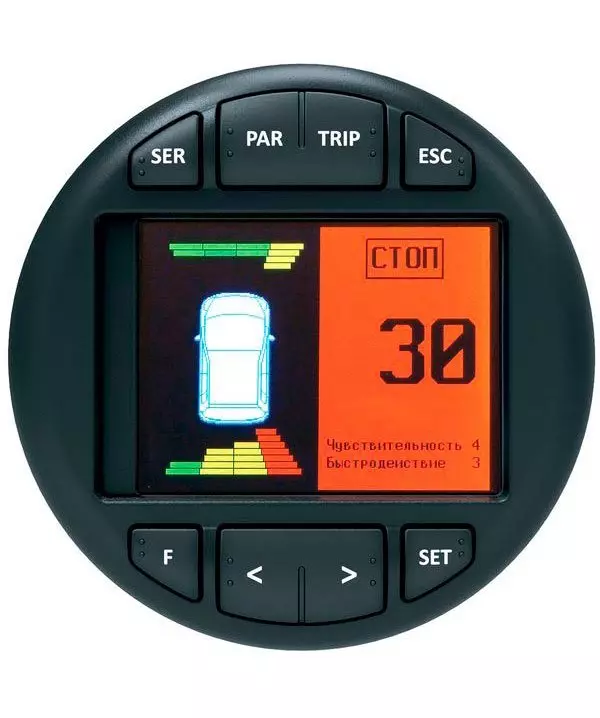

10.  Подключение до 2-х парковочных радаров
Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics одновременно (спереди и сзади) (рекомендуется Multitronics PU-4TC). Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).
11.  Предупреждение о неисправности сразу при ее возникновении
При возникновении ошибки в ЭБУ автомобиля бортовой компьютер мгновенно предупредит о факте ее возникновения и отобразит код ошибки. Таким образом водитель сразу же будет знать стоит ли устранять причину ошибки немедленно или можно продолжить движение.

Полностью новый программный интерфейс

"Горячие меню" (быстрый вызов "Любимых функций")
“Горячие меню” позволяют осуществить быстрый доступ к функциям расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры Средние Таксометр и Парковка.

"Журналы поездок и заправок"
Журналы средних параметров на 20 поездок и 20 заправок.

"Обратный отсчет"
На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени 259 отсчетов) и определять численные значения параметров в “прошлом времени” а также сравнивать их между собой.

"Контроль качества топлива"
С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

"Эконометр"
Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега средней скорости и расчетного расхода топлива эконометр указывает время прибытия и отклонение от установленного пробега.

"Габариты"
Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки так и о невыключенных габаритах после окончания поездки.

"Газовое оборудование"
Использование совместно с газовым оборудованием (с возможностью подключения непосредственно к газовой форсунке): максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

"Осциллограф"
Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля "Multitronics ШП-2"): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ заклинивание замыкание плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой триггером измерять временные интервалы оценивать амплитуды сигналов.
первичная цепь катушки зажигания    форсунка    датчик кислорода

"Обновление через интернет"
Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Рабочие протоколы:

Протоколы OBD-2 / EOBD

• OBD2Q OBD2S OBD2P - ISO 9141 / ISO 14230
• CAN - ISO 15765-4 CAN
• J1939 - SAE J1939 (в частности Газель NEXT с дизельным двигателем Cummins ISF2.8s3129T)

Оригинальные протоколы зарубежных автомобилей

• Авео 1 2 - Chevrolet (Aveo Lacetti Rezzo Lanos) Daewoo Nexia (после 2008 г.в.) - ЭБУ HV240 MR140 Sirius-D4 Sirius-D42
• GreatWall - GreatWall Safe Deer и др. до 2008 г.в. - ЭБУ Bosch
• Nissan - Nissan после 2000 года с 16-контактной колодкой диагностики
• Рено - Renault Logan Symbol Kangoo Nissan Almera Lada Largus - ЭБУ Siemens EMS3132
• SsYong бен - SsangYong Rexton 2.8 (бензин)
• SsYong диз1 - SsangYong Actyon 2.0 (дизель) Kyron 2.0 (дизель) Rexton 2.7 (дизель XDI)
• SsYong диз2 - SsangYong Rexton 2.7 (дизель XVT)
• CAN Toyota - Toyota 2004... г.в.
• Микас 10.3 - Daewoo Sens Zaz Chance (ЭБУ Микас 7.6 Микас 10.3)

Отечественные автомобили

ВАЗ:

• "Январь" - Январь 5.1 Bosch 1.5.4 (N) VS 5.1 Ителма Январь 7.2 (+)
• "Бош М7.0" - Bosch MP7.0
• "Бош М7.9.7" - Bosch М7.9.7 (+) М73
• "М74" - Итэлма М74 Bosch ME17.9.7 Итэлма М75
• "M74CAN" - М74 CAN
• "Рено" - Siemens EMS3132 (Lada Largus Nissan Almera)

ГАЗ УАЗ

• "Микас" - Микас 5.4 7.1 7.2 СОАТЭ 301 302 309 Ителма VS5.6
• "Микас 11" - Микас 11 Ителма VS8
• "Микас 11Е3" - Микас 11ET Микас 11CR
• "Микас 10.3" - Микас 10.3 Микас 12.3
• "EDC16 IVECO" - Bosch EDC16C39 (дизельный двигатель Iveco F1A 2.3)
• "М12" - Микас 12 Э9867.3763 001-01 (с двухтопливной системой питания)

ИЖ

• "Микас 7.6" - Микас 7.6 Микас 10.3

Дополнительные системы ВАЗ

• АПС-6 - иммобилайзер АПС-6 АПС-6.1 АПС-6.1 (комплектация "Люкс")
• САУО - система автоматического управления отопителем
• САУКУ - система автоматического управления климатической установкой
• Visteon - климатическая установка Visteon
• ЭМУР - электромеханический усилитель руля (Калуга Махачкала Mando)
• СНПБ - система надувных подушек безопасности
• СНПБ Ш-Н - система надувных подушек безопасности "Chevrolet-NIVA"
• Takata - подушки безопасности "Lada Granta"
• Электропакет - блок управления электропакетом "Приора" "Норма" "Люкс" "Гранта"
• МДВ - модуль двери водителя "Калина Люкс"
• БУСО - блок управления стеклоочистителем
• ABS 8 / 9 - антиблокировочная система Bosch ABS 8 / 9
• Bosch ABS/ESP9 - система стабилизации Bosch ABS/ESP9
• АКПП Jatco AY-K3 - автоматическая коробка передач "Lada-Granta"

Дополнительные системы ГАЗ

• ABS 5.3 - антиблокировочная система Bosch ABS 5.3

Дополнительные системы УАЗ

• ABS 8 / 9 - антиблокировочная система Bosch ABS 8 / 9
• Электропакет БУЭП 3163-6512020
• Пульт климатической установки
• AWD Dymos - раздаточная коробка Dymos с электронным управлением

Важно! для диагностики AWD "Dymos" необходимо выключить зажигание автомобиля перейти в "Дисплей ТО - Ошибки/Диагностика - Доп. системы" выбрать строку "UAZ AWD Dymos(2)" нажать "SET" и незамедлительно включить зажигание автомобиля.

Характеристики Маршрутный компьютер Multitronics CL-590
Общие параметры

• Тип:    маршрутный компьютер
• Модель:    Multitronics CL-590
• Тип крепления:    универсальный
• Место крепления:    центральный воздуховод
• Цвет:    черный

Технические характеристики

• Тип дисплея:    TFT
• Разрешение дисплея:    320х240
• Количество стандартных цветовых схем:    4
• Разрядность процессора:    32
• Питание:    9-16 В
• Предел потребления тока в рабочем режиме:    0.35 А
• Предел потребления тока в дежурном режиме:    0.03 А
• Минимальная рабочая температура:    -20°С
• Максимальная рабочая температура:    45°С
• Отслеживание оборотов:    есть
• Предел измеряемых оборотов:    8000 об/мин

Особенности и функции

• Выносной датчик температуры:    есть
• Энергонезависимая память:    есть
• Мультидисплеи:    есть
• Количество отображаемых параметров одновременно:    9
• Настройка цифровых дисплеев:    есть
• Настройка стрелочных дисплеев:    есть
• Подключаемые дополнительные модули:    есть
• Модуль Bluetooth:    нет
• Осцилограф:    есть
• Самодиагностика:    есть
• Таксометр:    есть
• Эконометр:    есть
• Журнал работ:    есть
• Голосовой помощник:   нет
• Функции поддерживаемые голосовым помощником:    нет

Отслеживаемые параметры

• Контроль датчиков неисправностей:    есть
• Контроль объёма топлива:    есть
• Контроль качества топлива:    есть
• Отслеживание расходов топлива:    есть
• Контроль работы двигателя:    есть
• Отслеживание пробега: есть (наличие данной характеристики позволяет контролировать общий пробег автомобиля).
• Контроль кондиционера:    есть
• Контроль настроек времени:    есть
• Контроль охранной сигнализации:    есть
• Контроль парктроника:    есть
• Контроль Электронного Блока Управления :   есть
• Контроль работы с АКБ:    есть
• Контроль температуры:    есть
• Контроль фар:    есть

Дополнительная информация
Габариты и вес:

• Ширина    81.5 мм
• Высота    81.5 мм
• Глубина    20.5 мм

Комплектация:

• гарантийный талон
• проводка для подключения
• руководство по эксплуатации
