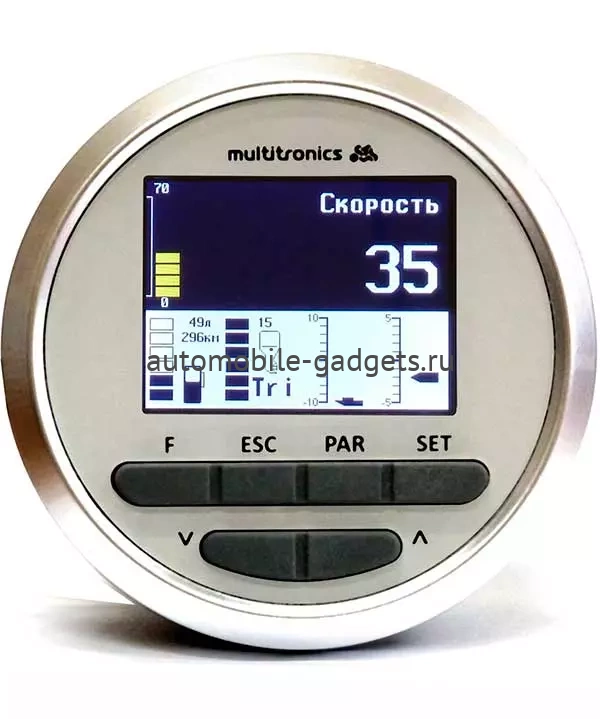

Multitronics CL-650 Бортовой компьютер для водного транспорта

Поддержка оригинальных протоколов производителей

Multitronics CL-650 предназначен для установки и эксплуатации на водной технике с лодочными моторами:

• Yamaha, Honda, Suzuki, Evinrude с работой по оригинальным протоколам диагностики
• с любым инжекторным двигателем с поддержкой протоколов NMEA2000
• с инжекторным двигателем с поддержкой J1939 (MerCruiser, Volvo Penta, Crusader, Flagship Marine, Ilmor Marine Engines, Indmar, Kodiak Marine, Marine Power и др. с поддержкой SAE J1939)
• ЭБУ АБИТ 10/11 Корвет: индикация параметров двигателя - расход, температура, моточасы, сервисные записи, ошибки и др.
• с любым инжекторным двигателем (при подключении к форсунке)
• с карбюраторным двигателем (при подключении к механическому прерывателю или электронному коммутатору) возможность подключения к проточному датчику расхода топлива

Самый широкий набор отображаемых параметров

В зависимости от выбранного протокола, бортовой компьютер Multitronics CL-650 выводит на дисплей набор параметров:

• расход топлива: мгновенный (в час, на 100 км), средний, подсчет израсходованного топлива, длительность впрыска
• текущая мгновенная скорость, пройденный путь
• остаток топлива в баке, прогноз пробега на остатке топлива
• обороты двигателя
• температура охлаждающей жидкости двигателя, температура цилиндров, температура впускного воздуха
• давление масла двигателя
• чтение, расшифровка и сброс кодов неисправностей двигателя
• моточасы работы двигателя (общие, с разбивкой по оборотам (1000...2000, 2000...3000 и т.д.), на холостом ходу и т.д.), число пусков мотора
• чтение сервисных записей (счетчик низкого давления масла, топлива, количества перегревов двигателя, зафиксированные максимальные обороты двигателя и т.д.)
• и многие другие

Стандартный установочный размер
Бортовой компьютер Multitronics CL-650 устанавливается в приборную панель плавательного средства в стандартное отверстие 85 мм.

Отображение положения мотора
Отображается текущее положение мотора и выводятся предупреждения о выходе показателя за допустимые границы (при подключении к датчику трима)

Расчет расхода топлива на карбюраторных моторах
Реализована возможность подсчета расхода топлива на карбюраторных моторах с помощью внешнего проточного датчика расхода топлива (приобретается самостоятельно)

Предупреждение о неисправности сразу при ее возникновении
При возникновении ошибки в ЭБУ двигателя, бортовой компьютер мгновенно предупредит о факте ее возникновения, а также отобразит код ошибки и ее расшифровку. Таким образом, сразу же будет известно, стоит ли устранять причину ошибки немедленно или можно продолжить движение. Также подаются звуковые и визуальные предупреждения о превышении температуры двигателя, напряжения бортовой сети, необходимости проведения технического обслуживания и другие сервисные предупреждения

Создание сети NMEA2000
Функция передачи основных параметров в NMEA2000: параметры работы двигателя считываются по оригинальному диагностическому протоколу производителя и передаются в общедоступном виде по протоколу NMEA2000 для дальнейшего считывания их другими устройствами (например картплоттером). Таким образом, можно подключить мотор без поддержки NMEA2000 к сети NMEA2000 без использования дорогостоящих кабелей и элементов системы. На картплоттер можно вывести параметры работы двигателя

Встроенный GPS
Multitronics CL-650 комплектуется встроенным GPS-приемником: позволяет определить скорость плавательного средства относительно земли, рассчитать путевой расход топлива и отобразить прогноз хода на остатке топлива в баке

Акселерометр
Встроенный акселерометр позволяет контролировать углы наклона (крен и дифферент) водного средства и не допускать его опрокидывания, определять оптимальный угол дифферента мотора и выход на режим глиссирования

Мультирежимный цветной дисплей
Цветной TFT дисплей 2.4" разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением. Дисплей прибора, цветовая палитра, и параметры гибко настраиваются самим пользователем

Мультидисплеи
Прибор может работать в различных режимах: 1,3,4,6,9 параметров на дисплее. Параметры могут выводиться в цифровом, графическом, стрелочном виде, а так же в режиме прогрессбаров. Дисплеи х 1 параметр, 6 настраиваемых дисплея х 4 параметра, 2 настраиваемых дисплея х 6 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 4 горячих меню х 10 функций

Герметичный корпус
Многофункциональный бортовой компьютер серии Multitronics CL-650 выполнен во всепогодном исполнении в пыле- и влагозащищенном корпусе (защита от брызг)

&ldquo Горячие меню&rdquo (быстрый вызов "Любимых функций")
&ldquo Горячие меню&rdquo позволяют осуществить быстрый доступ к функциям, расположенным в &ldquo Дисплее установок&rdquo . Пользователь может по своему усмотрению настроить состав &ldquo Горячих меню&rdquo (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах &ldquo Дисплея установок&rdquo . Существует независимые &ldquo Горячие меню&rdquo для дисплеев Параметры, Средние

Журналы поездок и заправок
Журналы средних параметров на 20 поездок и 20 заправок

&ldquo Обратный отсчет&rdquo
На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции &ldquo Обратный отсчет&rdquo можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в &ldquo прошлом времени&rdquo , а также сравнивать их между собой. Можно с легкостью подобрать винт или найти самые экономичные обороты двигателя

32-разрядный процессор
Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы

Обновление через интернет
Multitronics CL-650 поддерживает настройку и самостоятельное обновление программного обеспечения с помощью К-line адаптера (не входит в комплект) с возможностью запоминания и переноса настроек в новые версии

Типы используемых кабелей
В зависимости от производителя двигателя, используются различные типы кабелей с диагностическими разъемами, которым может быть укомплектован бортовой компьютер Multitronics CL-650

ХАРАКТЕРИСТИКИ:

• Аксессуары      кабель NMEA2000, ШП-6, Датчик температуры CL-650
• Чтение параметров ЭБУ двигателя      да
• Ведение статистики поездок      да
• Предупреждение о критических значениях параметров      да
• Чтение и сброс кодов неисправностей систем автомобиля      да
• Напоминания о необходимости проведения технического обслуживания      да
• Журнал ошибок      да
• Журнал предупрежений      да
• Журнал средних параметров      да
• Расчет расхода топлива      да
• Отображение максимальной скорости на последнем километре пути      да
• Журнал скорости на последнем километре пути      да
• Эконометр      да
• Контроль качества топлива      да
• Самописец параметров с функцией "Обратный отсчет"      да
• Настраиваемые наборы параметров на экране (мультидисплеи)      да
• Самостоятельное обновление ПО      адаптер К-линии
• Настройка, сохранение, перенос установок      да
• Отображаемые параметры      базовые, расширенные, стандартные
• Чтение и сброс ошибок ЭБУ      да
• средние за поездку      да
• средние суточные      да
• средние за заправку      да
• средние накопительные      да
• Выбор диагностического протокола      да
• Корректировка расхода топлива      да
• Установка объема бака      да
• Калибровка бака      да
• Установка границ параметров      да
• Источник показаний оборотов      ЭБУ, прерыватель, форсунка
• Источник показаний скорости
•       GPS, ЭБУ, датчик скорости
• Источник показаний расхода топлива (бензин, дизель)      ЭБУ, форсунка
• Источник данных об остатке топлива в баке      ЭБУ, датчик уровня топлива, расчетный (ручной ввод)
• Настройка типа озвучивания предупреждений об аварийных ситуациях      да
• Настройка периода оповещения об аварийных событиях      да
• Установка даты и времени      автоматически
• Установка пробега до прохождения ТО      да
• датчик скорости      да
• форсунка      да
• зажигание      да
• датчик уровня топлива      да
• трим      да
• внешний датчик температуры воздуха      воды (опция), воздуха (опция), двигателя (опция)
• Тип дисплея      цветной TFT-дисплей 2,4" 320*240 (символы, графики, стрелки)
• Тип двигателя      впрысковый бензиновый, карбюраторный
• Способ крепления      в панель приборов
• Место установки      катера и мототехника
• Звуковое/голосовое сопровождение      зуммер
• Способ подключения      в колодку диагностики + дополнительные подключения
• Напряжение питания      +12В
• Средний потребляемый ток в рабочем режиме      не более 0,35А
• Средний потребляемый ток в дежурном режиме      не более 0,03А
• Рабочая температура окружающего воздуха      -20° С...+45° С
• Температура транспортирования и хранения      -40° С...+60° С
• обороты вращения двигателя (дискретность)      1...40 об/мин
• расход топлива (дискретность)      0,1 л
• уровень топлива в баке (дискретность)      0,1 л
• скорость (дискретность)      1 км/ч
• напряжение АКБ (дискретность)      0,1В
• температура (дискретность)      1° С
• расстояние (дискретность)      0,1 км
• напряжение на датчике уровня топлива (дискретность)      0,01 В
• Совместимые аксессуары      кабель NMEA2000
• SAE J1939      J1939
• АБИТ 10/11 Корвет      10/11Корвет
• Yamaha      да
• Honda      да
• Suzuki      да
• Evinrude      да
• NMEA2000      да
• инжектор      да
• карбюратор      да
• Регулируемая задержка вспышки      -45...+45 с шагом 1градус
