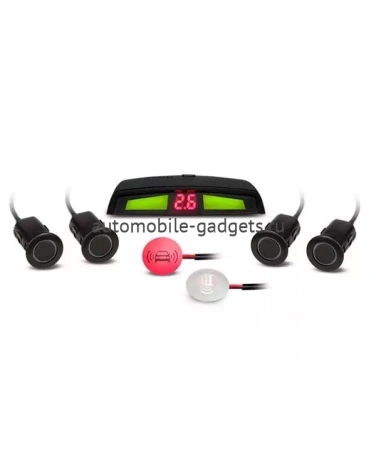

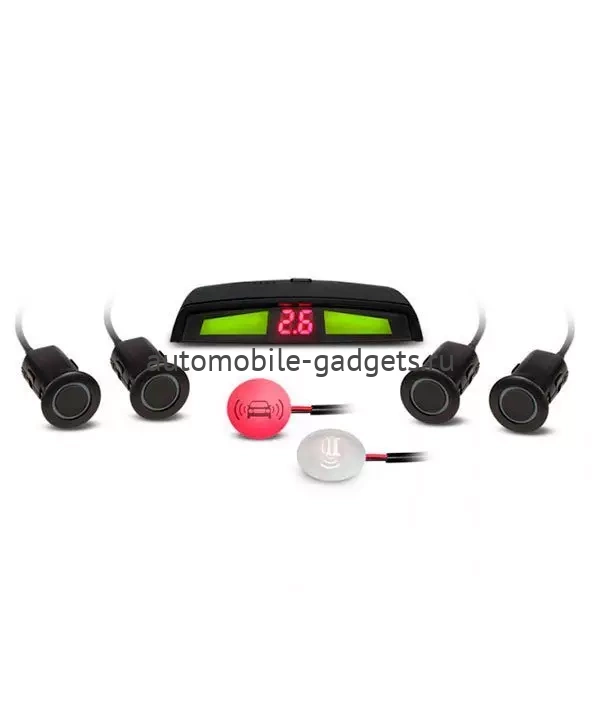

Система контроля слепых зон Gazer BA400

Ключевые преимущества

• Полный контроль обстановки в «слепых» зонах в радиусе до 3-х метров
• Контроль невидимых зон в диапазоне «через ряд»
• Интуитивно понятная система оповещений об опасности
• Интеллектуальный алгоритм обработки сигналов с датчиков с защитой от ложных срабатываний
• Мультифункциональный дисплей с отображением дистанции до препятствия
•     Полный комплект подключения Plug&Play.

Принцип работы
«Слепые» зоны – это боковые области вокруг автомобиля при попадании в которые любой объект становится невидимым в боковые зеркала. Контролировать такие зоны полагаясь на собственные силы и опыт невозможно в связи с конструктивными особенностями любого транспорта. Система контроля слепых зон Gazer BA400 – это активный комплекс вспомогательного оборудования которое своевременно предупреждает водителя об обнаружении объекта в слепой зоне.

Специальные ультразвуковые датчики
Система контроля слепых зон Gazer BA400 включает в себя 4 специальных ультразвуковых датчика которые устанавливаются в переднем и заднем бамперах автомобиля. Датчики осуществляют мониторинг слепых зон вокруг автомобиля в радиусе до 3-х метров. Это позволяет фиксировать появление объектов в невидимой зоне даже в диапазоне «через ряд» что обеспечивает полноценный контроль препятствий при повороте перестроении в соседний ряд или другом маневре.

Интеллектуальный алгоритм обработки

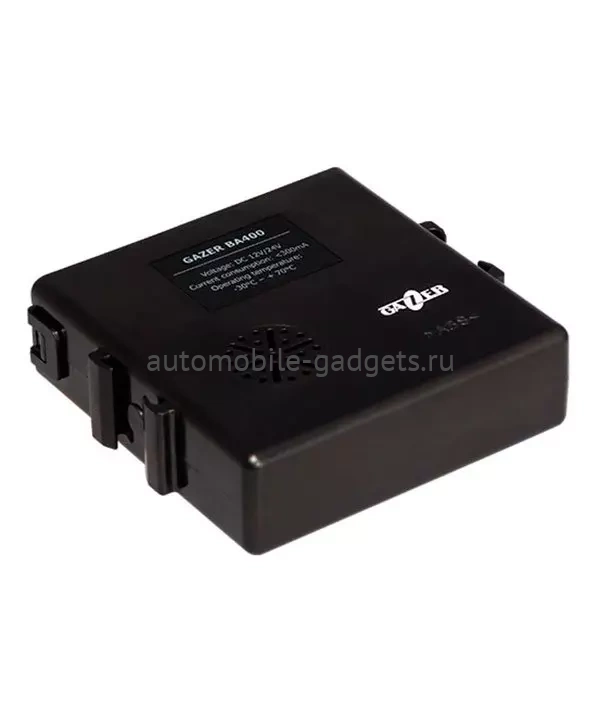

Система Gazer BA400 обладает важным преимуществом – устройство включает в себя компактный блок обработки сигналов с датчиков который работает по интеллектуальному алгоритму с защитой от ложных срабатываний. Блок «умеет» распознавать специфику препятствия в слепой зоне игнорируя объекты которые не представляют потенциальной угрозы столкновения например автопоезда дорожные ограждения параллельно движущиеся автомобили и пр. Такой принцип работы позволяет оповещать водителя только о реальной опасности и полностью исключить ложные срабатывания системы.

Интуитивно понятная схема оповещений
При обнаружении объекта в слепой зоне система Gazer BA400 информирует водителя о препятствии с помощью звуковых сигналов графических оповещений на дисплее и сигналов от 2-х световых индикаторов установленных в боковых зеркалах или в салоне авто. Диапазон работы ультразвуковых датчиков состоит из 3-х условных зон каждая из которых соответствует определенному расстоянию от препятствия до автомобиля. Характер оповещений об опасности автоматически изменяется в зависимости от зоны в которой находится препятствие: чем ближе автомобиль к опасному объекту тем интенсивнее характер сигналов. Такой продуманный комплекс оповещений разработан таким образом чтобы водитель смог мгновенно оценивать зону нахождения препятствия и интуитивно понимать степень опасности не утомляясь и не теряя концентрации на дороге.

Специальные световые LED-индикаторы
2 специальных световых LED-индикатора предназначены для визуальной сигнализации об опасности. Приборы имеют миниатюрные размеры и могут устанавливаться как в салоне автомобиля (передние боковые стойки) так и в боковых зеркалах не отвлекая водителя и оставаясь практически незаметными для посторонних. Схема световых оповещений индикаторов поможет водителю избежать аварийной ситуации при перестроении в соседний ряд: если при включении сигнала поворота система обнаружит в близости опасный объект соответствующий индикатор (правый или левый) начнет мигать. Кроме этого разработчики реализовали продуманную схему световой индикации в 3-х режимах: мигание с частотой 2 раза в секунду (дистанция до объекта составляет от 1 6 м до 3-х м) мигание с частотой 4 раза в секунду (дистанция до объекта составляет от 0 4 м до 1 6 м) и беспрерывный свет ( опасная дистанция до объекта которая составляет менее 0 4 м). Такая система сигналов позволит водителю легко и просто контролировать «слепые» зоны не мешая концентрации на дороге.

Мультифункциональный дисплей
Для звуковых и графических оповещений об опасности система Gazer BA400 комплектуется мультифункциональным цветным LCD дисплеем c встроенным динамиком. Дисплей имеет сверхкомпактные габариты и может устанавливаться в любом удобном для просмотра месте не загораживая при этом обзор водителю. Схема работы графических оповещений на дисплее информирует водителя о расстоянии до препятствия (с отображением дистанции) и предупреждает с какой стороны поступает сигнал об обнаружении опасного объекта.

В зависимости от дистанции от автомобиля до препятствия изменяется цвет графических оповещений: зеленый (дистанция до объекта составляет от 1 6 м до 3-х м и является безопасной) желтый (дистанция до объекта средней опасности и составляет от 0 4 м до 1 6 м) и красный ( опасная дистанция до объекта которая составляет менее 0 4 м). Характер звуковых оповещений так же соответствует определенной дистанции до опасного объекта: чем ближе автомобиль к препятствию тем интенсивнее характер звуковых сигналов. Такая система графических и звуковых оповещений является интуитивно понятной для водителя позволяя ему мгновеннно оценивать степень опасности не требуя излишней концентрации и не отвлекая от дороги. Кроме этого в дисплее доступно пользовательское меню настроек с помощью которого водитель сможет самостоятельно настроить схему оповещений или полностью их отключить.

Основные характеристики

• Напряжение питания    DC 12V/24V
• Ток потребления   <300 Ма
• Температура эксплуатации    -30°С - +70°С

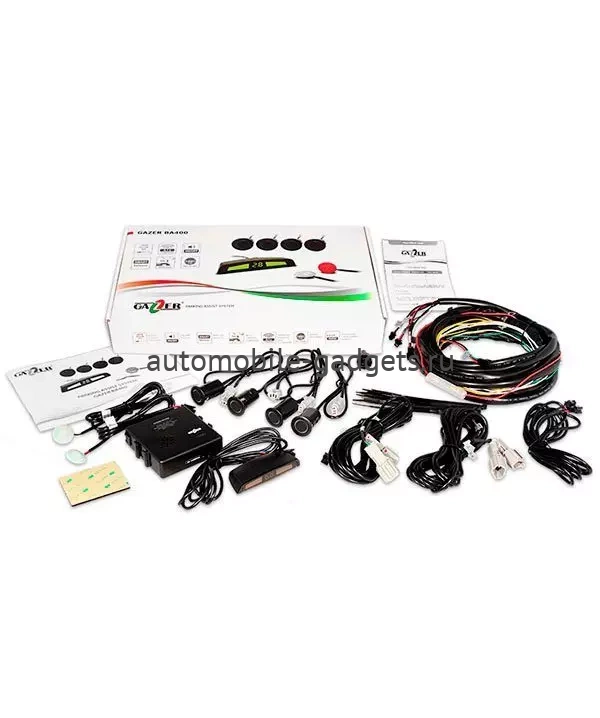

• Комплектация    4 ультразвуковых сенсора (D=21mm) 2 боковых LED индикатора центральный дисплей центральный блок правления монтажный комплект.
• Совместимость с автомобилем    Универсальная

Сенсоры

• Ультразвуковая частота    40 кГц
• Максимальное расстояние обнаружения объекта    <3 м
• Скорость обнаружения объекта    0 1 сек
• Диаметр отверстия для установки    21 мм
• Место установки    Передний и задний бамперы автомобиля
• Алгоритм защиты от ложных срабатываний    Да
• Габариты    87х83х25 мм
• Способ установки    На 3М скотче

LED индикаторы

• Цвет индикации     Красный
• Система индикации    3 режима индикации в зависимости от расстояния от автомобиля до препятствия: 2 р/с 4 р/с беспрерывно.
• Автоматическое отключение при включении задней передачи    Да
• Способ крепления    На 3М скотче
• Место установки    Боковые зеркала/Передние боковые стойки салона

Дисплей

• Тип отображения    3-х цветный LCD
• Встроенный динамик    Да с функцией отключения
• Цвет индикации    Красный/желтый/зеленый
• Отображение дистанции до объекта    Да
• Автоматическое отключение при включении задней передачи    Да
• Возможность программирования оповещений    Да в меню конфигураций
• Способ фиксации    На 3М скотче
• Габариты    70х18х37 мм
