Система кругового обзора Gazer CKR4400-C7 для Audi A6 (4G2), седан, 2011-2016 A6 (4G5), универсал, 2012-2016 A6 Allroad (4GH), универсал, 2013-2015

Система кругового обзора Gazer CKR4413-C7 – трендовая разработка от Gazer для безопасного движения и комфортного управления автомобилем Audi A6 (4G2) седан 2011-2016 A6 (4G5) универсал 2012-2016 A6 Allroad (4GH) универсал 2013-2015

Принцип работы

• Модель представляет собой многозадачное устройство выполняющее функцию кругового обзора автомобильного видеорегистратора и оборудования для охранного видеонаблюдения в припаркованном авто.
• Видеосистема включает в себя 4 видеокамеры в штатном исполнении специальный блок обработки который объединяет видеосигнал с камер в единое панорамное изображение а так же специальный видеоинтерфейс для непосредственного Plug&Play подключения системы кругового обзора к оригинальному головному устройству автомобиля Audi A6 (4G2) A6 (4G5) A6 Allroad (4GH). Все что происходит вокруг автомобиля Вы видите на мониторе в ракурсе «вид сверху» в реальном времени без каких-либо слепых зон. Видеосигнал с каждой из камер записывается на micro SD карту памяти или USB накопитель отдельным каналом в циклическом режиме. После отключения двигателя система записывает ролики при срабатывании датчика удара (G-cенсора) а функция контроля напряжения бортовой сети предотвратит разряд автомобильного аккумулятора.
• Такое комплексное решение обеспечивает полный контроль обстановки вокруг авто и препятствий в невидимых зонах в разы повышая безопасность во время движения задним ходом парковки в ограниченном пространстве повороте и других маневрах. Благодаря многофункциональному режиму работы система Gazer CKR4413-C7 заменяет собой несколько устройств одновременно дополнительно выполняя задачу дорожного свидетеля и охранной видеосистемы автомобиля Audi A6 (4G2) A6 (4G5) A6 Allroad (4GH).

Штатная установка
Видеокамеры системы кругового обзора Gazer CKR4413-C7 устанавливаются в автомобиль Audi A6 (4G2) A6 (4G5) A6 Allroad (4GH) штатно а процесс установки займет минимум времени и не потребует монтажных вмешательств в конструкцию кузова. Две боковые видеокамеры интегрированы в нижние части боковых зеркал автомобиля которые полностью идентичны оригинальным компонентам от автопроизводителя. Передняя видеокамера устанавливается в штатное посадочное место передней части кузова – в решетку радиатора. Задняя камера интегрирована в штатное крепление которое полностью соответствует заводскому компоненту и предназначено для установки вместо ручки открытия багажника.

Plug&Play подключение к оригинальному головному устройству Audi A6 (4G2) A6 (4G5) A6 Allroad (4GH)
Видеосигнал от системы кругового обзора передается непосредственно на оригинальное головное устройство Audi A6 (4G2) A6 (4G5) A6 Allroad (4GH) через специальный видеоинтерфейс (преобразователь композитного видео сигнала в сигнал специального формата который поддерживается оригинальным головным устройством автомобиля). При этом все подключение происходит по принципу Plug&Play «разъем-в-разъем» без каких-либо модификаций или вмешательства в оригинальную проводку автомобиля и головного устройства. При этом система кругового обзора так же подключается к CAN шине автомобиля и полностью интегрируется и управляется самим автомобилем (включение выключение смена режима отображения камер на экране и другие функции).

Ультрагерметичные корпуса
Все видеокамеры выполнены в миниатюрных ультрагерметичных корпусах с классом защиты IP67 что позволяет полностью исключить вероятность попадания пыли и влаги внутрь устройства. Такие свойства в сочетании с широким температурным диапазоном работы обеспечивают бесперебойное функционирование видеокамер в самых неблагоприятных условиях эксплуатации: грязь пыль и бесчисленные мойки под высоким давлением.

Качественная оптика
Особенность видеокамер системы Gazer CKR4413-C7 - максимально широкий угол обзора 180° благодаря чему сигнал объединяется в единое панорамное изображение а водитель получает полноценный круговой обзор обстановки вокруг автомобиля. Для передачи качественного информативного видеосигнала в любое время суток в том числе и в полной темноте все камеры построены на базе чувствительного HD сенсора 1/3’’ (720х480) и передают изображение в разрешении 580 TVL. Система может передавать видеосигнал в стандартах PAL или NTSC благодаря чему легко интегрируется с любым отображающим устройством.

Функция видеорегистратора
Одно из ключевых преимуществ системы кругового обзора Gazer CKR4413-C7 – видеорегистрация происходящего вокруг автомобиля. Кроме основного режима работы система выполняет функцию 4-х канального автомобильного регистратора. При этом запись с каждой камеры осуществляется отдельным каналом в разрешении D1 (704х576) с частотой 30 кадров в секунду а сам процесс видеозаписи проводится беспрерывно благодаря функции циклической перезаписи. Ролики сохраняются на micro SD карте памяти объемом до 32 Gb или на USB накопителе.

Режим парковки
Кроме кругового обзора и видеорегистратора система Gazer CKR4413-C7 поддерживает функцию охранного видеонаблюдения в припаркованном авто. После выключения двигателя устройство останавливает запись и выключается (при этом потребление тока в выключенном режиме составляем менее 12 мА). Как только срабатывает датчик удара (G-cенсор) система автоматически включается и производит запись 120-секундного видеоролика затем снова выключается. Записанный файл автоматически защищен от удаления при циклической перезаписи – удалить видеоролик можно только вручную.

Дополнительно в системе реализована возможность адаптировать чувствительность G-cенсора для максимально точной работы в зависимости от погодных условий и обстановки вокруг авто. Чтобы избежать разряда аккумулятора автомобиля в системе предусмотрена функция контроля напряжения бортовой сети: при достижении значения в 11 7 В устройство полностью отключается и возобновляет свою работу только при следующей подаче сигнала АСС (запуске двигателя).

Ключевые преимущества:

• Единое панорамное изображение «вид сверху»
• Комплект видеокамер для штатной установки в оригинальные посадочные места автомобиля Audi A6 (4G2) седан 2011-2016 A6 (4G5) универсал 2012-2016 A6 Allroad (4GH) универсал 2013-2015
• Видеоинтерфейс в комплекте для Plug&Play подключения к оригинальному головному устройству автомобиля Audi A6 (4G2) седан 2011-2016 A6 (4G5) универсал 2012-2016 A6 Allroad (4GH) универсал 2013-2015
• Функция 4-х канального видеорегистратора
• Встроенный независимый G-cенсор с настройкой чувствительности
• Режим парковки (автоматический старт записи по сигналу G-cенсора в припаркованном автомобиле)
• Контроль напряжения бортовой сети
• Видеокамеры HD с cенсором 1/3’’
• Степень защиты корпуса камер IP67

Технические характеристики:                                                                                                                                                                                                                     Центральный блок:

• Модель: Gazer CKR4413-C7
• Оперативная память: 256 Mb DDR2
• Интерфейсы: 1x microSD 1x USB
• Функция видеорегистартора: Да запись 4-х каналов
• G-сенсор: Да независимый 4 уровня чувствительности
• Режим парковки: Да старт записи по срабатываниию G-сенсора
• Контроль напряжения бортовой сети: Да полное выключение при 11 7В
• Формат видеосигнала: PAL/NTSC
• Формат записи: H.264
• Объем 1-минуты записи: 15 Мб
• Питание: DC 12V
• Потребляемый ток: <500mA в режиме парковки <12mA
• Рабочая температура: -20C ~ +70C

Камеры:

• Сенсор: 1/3”
• Эффективные пиксели: 720х480
• Разрешение: 580 ТВЛ
• Минимальная степень освещенности: 0 1 Lux
• Угол обзора: 180°
• Степень защиты: IP67
• Температура эксплуатации: -30C ~ +70C

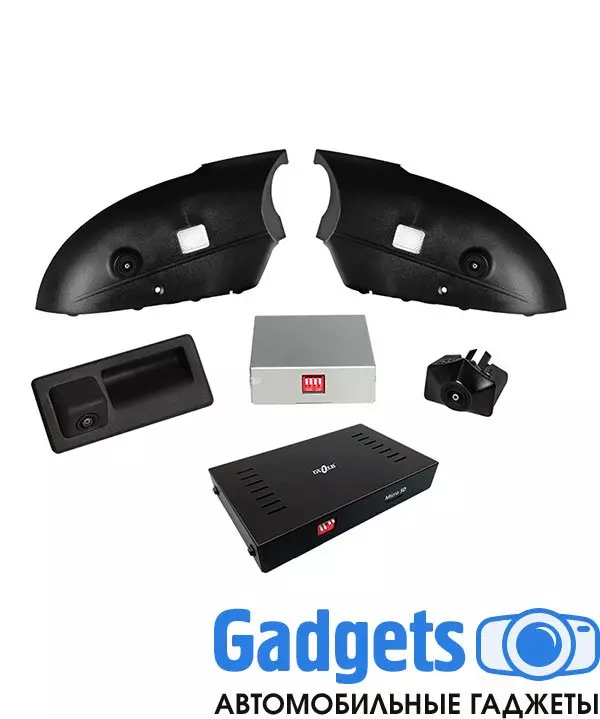

Комплектация:

• Централный блок с функцией видеорегистратора: Да
• Видеоинтерфейс: Да
• Передняя камера: Специальная камера для установки в штатное место решетки радиатора
• Задняя камера: Специальная камера для установки вместо ручки открытия багажника
• Правая боковая камера: Специальная камера в виде нижней части зеркала
• Левая боковая камера: Специальная камера в виде нижней части зеркала
• Пульт ДУ: Да
• ИК приемник: Да
• Карта памяти: Gazer microSDHC 16 GB (Сlass 10)
• Подключение: Plug&Play
