Система кругового обзора Gazer CKR4413-8А3 для Volkswagen CC (357/358), купе, 2009-2016

Система кругового обзора Gazer CKR4413-8А3 &ndash трендовая разработка от Gazer для безопасного движения и комфортного управления автомобилем Volkswagen CC (357/358), купе, 2009-2016

Принцип работы

• Модель представляет собой многозадачное устройство, выполняющее функцию кругового обзора, автомобильного видеорегистратора и оборудования для охранного видеонаблюдения в припаркованном авто.
• Видеосистема включает в себя 4 видеокамеры в штатном исполнении, специальный блок обработки, который объединяет видеосигнал с камер в единое панорамное изображение, а так же специальный видеоинтерфейс для непосредственного Plug& Play подключения системы кругового обзора к оригинальному головному устройству автомобиля Volkswagen CC (357/358), купе, 2009-2016. Все, что происходит вокруг автомобиля, Вы видите на мониторе в ракурсе « вид сверху» в реальном времени, без каких-либо слепых зон. Видеосигнал с каждой из камер записывается на micro SD карту памяти или USB накопитель отдельным каналом в циклическом режиме. После отключения двигателя система записывает ролики при срабатывании датчика удара (G-cенсора), а функция контроля напряжения бортовой сети предотвратит разряд автомобильного аккумулятора.
• Такое комплексное решение обеспечивает полный контроль обстановки вокруг авто и препятствий в невидимых зонах, в разы повышая безопасность во время движения задним ходом, парковки в ограниченном пространстве, повороте и других маневрах. Благодаря многофункциональному режиму работы система Gazer  CKR4413-8А3 заменяет собой несколько устройств одновременно, дополнительно выполняя задачу дорожного свидетеля и охранной видеосистемы автомобиля Volkswagen CC (357/358), купе, 2009-2016

Штатная установка
Видеокамеры системы кругового обзора Gazer  CKR4413-8А3 устанавливаются в автомобиль  Volkswagen CC (357/358), купе, 2009-2016 штатно, а процесс установки займет минимум времени и не потребует монтажных вмешательств в конструкцию кузова. Две боковые видеокамеры интегрированы в нижние части боковых зеркал автомобиля, которые полностью идентичны оригинальным компонентам от автопроизводителя. Передняя видеокамера устанавливается в штатное посадочное место передней части кузова &ndash в решетку радиатора. Задняя камера интегрирована в штатное крепление, которое полностью соответствует заводскому компоненту, и предназначено для установки вместо ручки открытия багажника.

Plug& Play подключение к оригинальному головному устройству Audi A8 (4H2/4H8), (4HC/4HL)
Видеосигнал от системы кругового обзора передается непосредственно на оригинальное головное устройство  Volkswagen CC (357/358), купе, 2009-2016 через специальный видеоинтерфейс (преобразователь композитного видео сигнала в сигнал специального формата, который поддерживается оригинальным головным устройством автомобиля). При этом все подключение происходит по принципу Plug& Play, « разъем-в-разъем» , без каких-либо модификаций или вмешательства в оригинальную проводку автомобиля и головного устройства. При этом система кругового обзора так же подключается к CAN шине автомобиля, и полностью интегрируется и управляется самим автомобилем (включение, выключение, смена режима отображения камер на экране и другие функции).

Ультрагерметичные корпуса
Все видеокамеры выполнены в миниатюрных ультрагерметичных корпусах с классом защиты IP67, что позволяет полностью исключить вероятность попадания пыли и влаги внутрь устройства. Такие свойства в сочетании с широким температурным диапазоном работы обеспечивают бесперебойное функционирование видеокамер в самых неблагоприятных условиях эксплуатации: грязь, пыль и бесчисленные мойки под высоким давлением.

Качественная оптика
Особенность видеокамер системы Gazer  CKR4413-8А3 - максимально широкий угол обзора 180° , благодаря чему сигнал объединяется в единое панорамное изображение, а водитель получает полноценный круговой обзор обстановки вокруг автомобиля. Для передачи качественного информативного видеосигнала в любое время суток, в том числе и в полной темноте, все камеры построены на базе чувствительного HD сенсора 1/3&rsquo &rsquo (720х480) и передают изображение в разрешении 580 TVL. Система может передавать видеосигнал в стандартах PAL или NTSC, благодаря чему легко интегрируется с любым отображающим устройством.

Функция видеорегистратора
Одно из ключевых преимуществ системы кругового обзора Gazer CKR4413-8А3 &ndash видеорегистрация происходящего вокруг автомобиля. Кроме основного режима работы, система выполняет функцию 4-х канального автомобильного регистратора. При этом, запись с каждой камеры осуществляется отдельным каналом в разрешении D1 (704х576) с частотой 30 кадров в секунду, а сам процесс видеозаписи проводится беспрерывно благодаря функции циклической перезаписи. Ролики сохраняются на micro SD карте памяти объемом до 32 Gb или на USB накопителе.

Режим парковки
Кроме кругового обзора и видеорегистратора, система Gazer  CKR4413-8А3 поддерживает функцию охранного видеонаблюдения в припаркованном авто. После выключения двигателя устройство останавливает запись и выключается (при этом потребление тока в выключенном режиме составляем менее 12 мА). Как только срабатывает датчик удара (G-cенсор), система автоматически включается и производит запись 120-секундного видеоролика, затем снова выключается. Записанный файл автоматически защищен от удаления при циклической перезаписи &ndash удалить видеоролик можно только вручную.

Дополнительно в системе реализована возможность адаптировать чувствительность G-cенсора для максимально точной работы в зависимости от погодных условий и обстановки вокруг авто. Чтобы избежать разряда аккумулятора автомобиля, в системе предусмотрена функция контроля напряжения бортовой сети: при достижении значения в 11,7 В устройство полностью отключается и возобновляет свою работу только при следующей подаче сигнала АСС (запуске двигателя).

Ключевые преимущества:

• Единое панорамное изображение « вид сверху»
• Комплект видеокамер для штатной установки в оригинальные посадочные места автомобиля Volkswagen CC (357/358), купе, 2009-2016
• Видеоинтерфейс в комплекте для Plug& Play подключения к оригинальному головному устройству автомобиля Volkswagen CC (357/358), купе, 2009-2016
• Функция 4-х канального видеорегистратора
• Встроенный независимый G-cенсор с настройкой чувствительности
• Режим парковки (автоматический старт записи по сигналу G-cенсора в припаркованном автомобиле)
• Контроль напряжения бортовой сети
• Видеокамеры HD с cенсором 1/3&rsquo &rsquo
• Степень защиты корпуса камер IP67

Технические характеристики:                                                                                                                                                                                                                                                                                                                                                                                                                                        Центральный блок:

• Модель: Gazer CKR4413-8А3
• Оперативная память: 256 Mb, DDR2
• Интерфейсы: 1x microSD, 1x USB
• Функция видеорегистартора: Да, запись 4-х каналов
• G-сенсор: Да, независимый, 4 уровня чувствительности
• Режим парковки: Да, старт записи по срабатываниию G-сенсора
• Контроль напряжения бортовой сети: Да, полное выключение при 11,7В
• Формат видеосигнала: PAL/NTSC
• Формат записи: H.264
• Объем 1-минуты записи: 15 Мб
• Питание: DC 12V
• Потребляемый ток: < 500mA в режиме парковки < 12mA
• Рабочая температура: -20C ~ +70C

Камеры:

• Сенсор: 1/3&rdquo
• Эффективные пиксели: 720х480
• Разрешение: 580 ТВЛ
• Минимальная степень освещенности: 0,1 Lux
• Угол обзора: 180°
• Степень защиты: IP67
• Температура эксплуатации: -30C ~ +70C

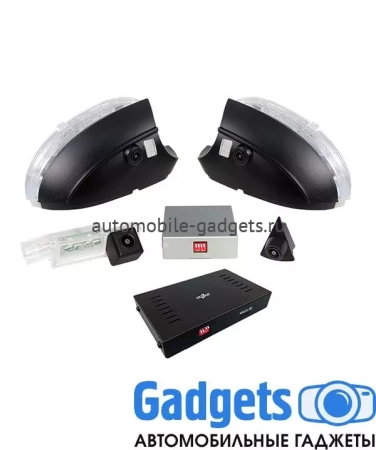

Комплектация:

• Централный блок с функцией видеорегистратора: Да
• Видеоинтерфейс: Да
• Передняя камера: Специальная камера для установки в штатное место решетки радиатора
• Задняя камера: Специальная камера для установки вместо ручки открытия багажника
• Правая боковая камера: Специальная камера в виде нижней части зеркала
• Левая боковая камера: Специальная камера в виде нижней части зеркала
• Пульт ДУ: Да
• ИК приемник: Да
• Карта памяти: Gazer microSDHC 16 GB (Сlass 10)
• Подключение: Plug& Play
